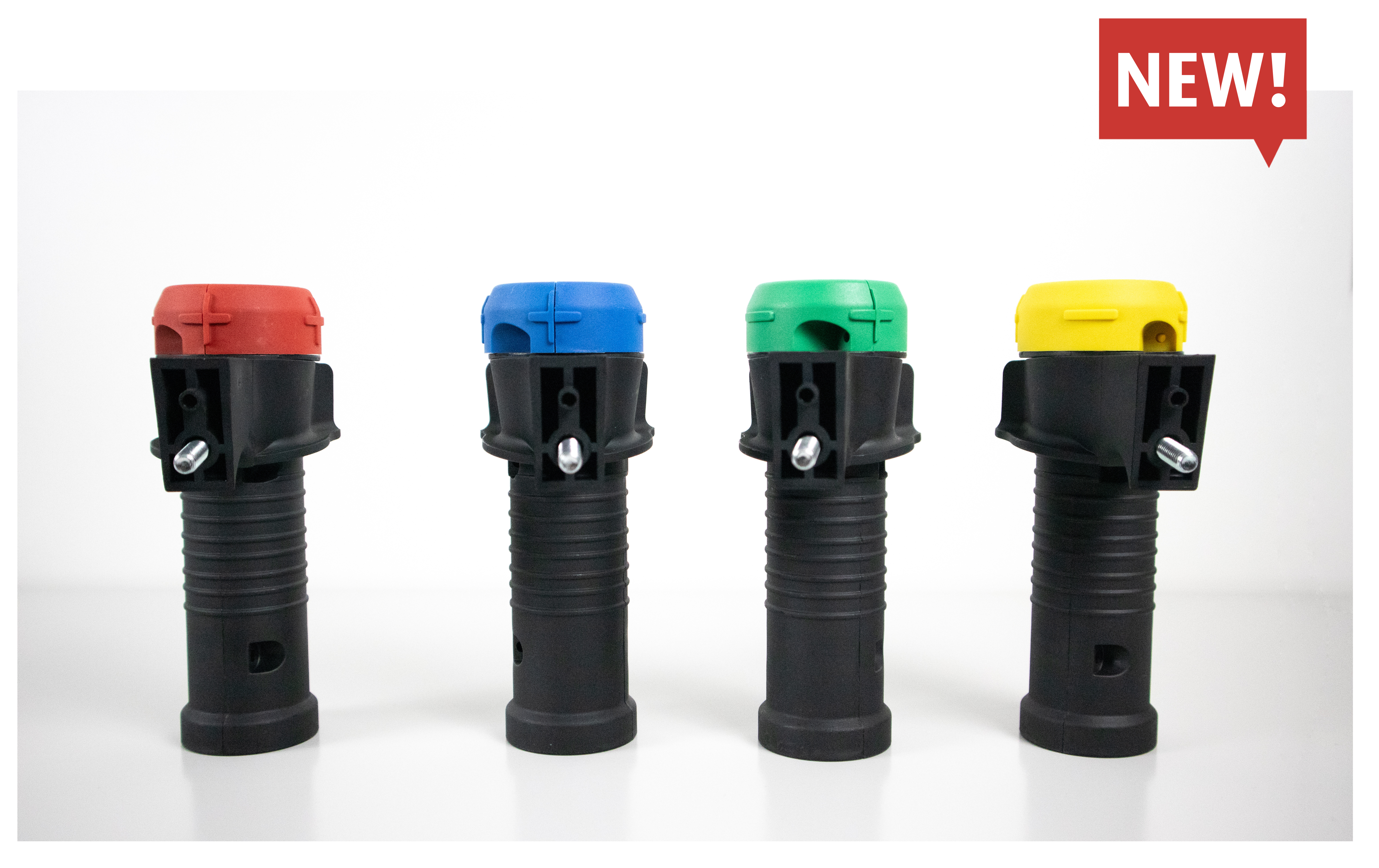

Onze nieuwe Vicon-handgrepen bestaan uit een halve hydraulische handgreepset met een parkeerklem (weergegeven door A in het diagram) en een set markeerringen (weergegeven door B in het diagram).
Het ergonomische ontwerp van onze Vicon hydraulische handgreep zorgt voor een superieure grip, waardoor het gemakkelijker wordt om de slang met minimale inspanning op de trekker aan te sluiten. Onze Vicon-handgrepen zijn verkrijgbaar in verschillende maten en zijn compatibel met een groot aantal hydraulische aansluitingen op de markt.
Wat moet u controleren als u een bestelling plaatst voor de Vicon hydraulische handgrepen?
Volg deze stappen:
- Meet uw slangmaat volgens tabel A en bestel 1x Vicon Handgreepset.
- Meet de moer van de hydraulische slang volgens tabel B en bestel 1x Vicon Setmarkeerring.
Eenvoudige montage en installatie!
Handgreepkit (A) - Maattabel hydraulische slang:
A (mm) |
ONDERDEELNUMMER |
BESCHRIJVING |
10-15 |
A156573230 |
KIT hydraulische handgreep halve huls DN6 |
15-17 |
A156579330 |
KIT hydraulische handgreep halve huls DN8 |
17-19 |
A156579430 |
KIT hydraulische handgreep halve huls DN10 |
19-22 |
A156579530 |
KIT hydraulische handgreep halve huls DN12 |
22-26 |
A156593930 |
KIT hydraulische handgreep halve huls DN16 |
26-28 |
A156594030 |
KIT hydraulische handgreep halve huls DN19 |
Stel markeerring (B) in - Maattabel hydraulische slangmoer:
B (mm) |
ONDERDEELNUMMER |
BESCHRIJVING |
14 |
A156579630 |
Set markeerring 6L plus/min |
17 |
A156579730 |
Set markeerring 8L plus/min |
19 |
A156579830 |
Set markeerring 10L plus/min |
22 |
A156579930 |
Set markeerring 12L plus/min |
27 |
A156580030 |
Set markeerring 15L plus/min |
32 |
A156594130 |
Set markeerring 18L plus/min |
36 |
A156594230 |
Set markeerring 22L plus/min |
A: Elke kit bevat één paar handgrepen met parkeerklemmen, die de meeste machinefuncties ondersteunen en ons Vicon-product onderscheiden op de markt (DN6, DN8, DN10, DN12, DN16, DN19).
B: Elke Vicon-set bevat vier verschillend gekleurde markeerringen, met plus- en min-symbolen voor elke kleur, voor flexibiliteit en aanpassingsvermogen (6L, 8L, 10L, 12L, 15L,18L, 22L).
Universele retrofit hydraulische handgrepen
Alle nieuwe Vicon machines zijn uitgerust met deze innovatieve Vicon hydraulische handgrepen. Bovendien zijn onze Vicon hydraulische handgreepkits speciaal ontworpen voor montage achteraf op oudere machines, ongeacht het merk, waardoor compatibiliteit in de hele branche gegarandeerd is.
