Belangrijkste voordelen
Non-stop persen en wikkelen voor maximale output Extra brede en beproefde pick-up van 2,2 m Massieve invoerrotor met superieure capaciteit Supercut snijsysteem met 25 messen Een soepele balenoverdracht en een snel wikkelsysteem Volledig ISO-compatibel controlesysteemBeschrijving

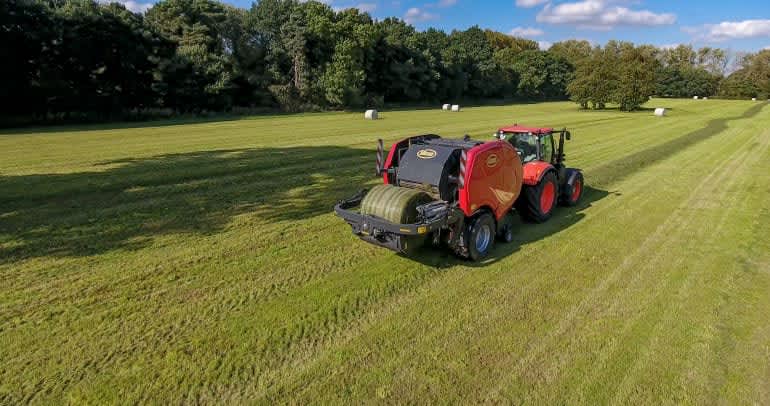

FastBale betekent een enorme stap vooruit in de ronde balenpersen technologie. Non-stop persen en wikkelen in een ronde balenlpers met vaste perskamer is nu een praktische realiteit. Door een besparing van ongeveer 20 seconden per gemaakte baal in vergelijking met conventionele stop-start systemen, is een dagelijkse productiviteitswinst van meer dan 30% heel gewoon. Minder stress voor de bestuurder, minder slijtage van de tractortransmissies en een hogere baaldichtheid door de dubbele compressie van de baal zijn slechts enkele van de voordelen. Voeg daarbij de enorme capaciteit van de 800 mm invoerrotor en de wikkelaar toe en het is duidelijk waarom de FastBale de non-stop pers is.
Belangrijkste voordelen
Standaard kenmerken
- Non-Stop FastBale elimineert het stoppen en gaan bij conventioneel rondebalen persen. De machine is ontworpen met twee vaste kamers met volledig rollen
- 2,2 m pick-up en een 800 mm diameter invoerrotor uitgerust met 50 Hardox tanden voor een ongeëvenaarde opnamecapaciteit
- Een soepel baaldoorvoersysteem en een snel verticaal wikkelsysteem zorgen voor een hoge capaciteit en voorzichtig losmaken van de baal
- Innovatief wikkelsysteem met twee satellieten die rond de verticale as draaien, waarbij de baal wordt ondersteund door twee aangedreven rollen
- Zware aandrijflijn met 1000 tpm inlaatversnellingsbak voor minder belasting van de aftakas van de trekker. Rollagers met dubbele loop aan de aandrijfzijde van alle rollen zorgen voor een robuuste betrouwbaarheid gedurende vele duizenden balen
- Een volledig automatische bediening en een geanimeerd realtime display zorgen ervoor dat de bestuurder ontspannen en volledig productief blijft gedurende lange werkdagen
Functionaliteiten
Hoe werkt de FastBale
De FastBale bestaat uit twee perskamers, een volledige perskamer en een voorkamer die ongeveer 2/3 grote heeft van de hoofd perskamer.
Het persen start in de hoofdperskamer. Op het moment dat de baal gevormd is kan het net rondom de baal worden geplaatst. Normaal gesproken dient de chauffeur te stoppen, maar nu gaat het persen gewoon door, omdat de grasinvoer overgaat naar de eerste voorkamer.
Het proces:
1. De baal wordt afgeperst in de hoofdperskamer, zoals bij een conventionele pers, totdat de baaldichtheid bereikt is.
2. Als de baal in de hoofd-perskamer klaar is, wordt de gewasinvoer naar de eerse kamer gestuurd en begint de netbinding.
3. De achterklep gaat open en de baal rolt middels de zwaartekracht rechtstreeks op de wikkelaar.
4. De wikkelaar wordt in werkstand gebracht en de baal wordt gewikkeld.
5. Ondertussen gaat de gewasinvoer door en wordt de eerste perskamer gevuld totdat de ingestelde baaldruk is bereikt.
6. De gewasinvoer en de baal worden naar de hoofdperskamer verplaatst.

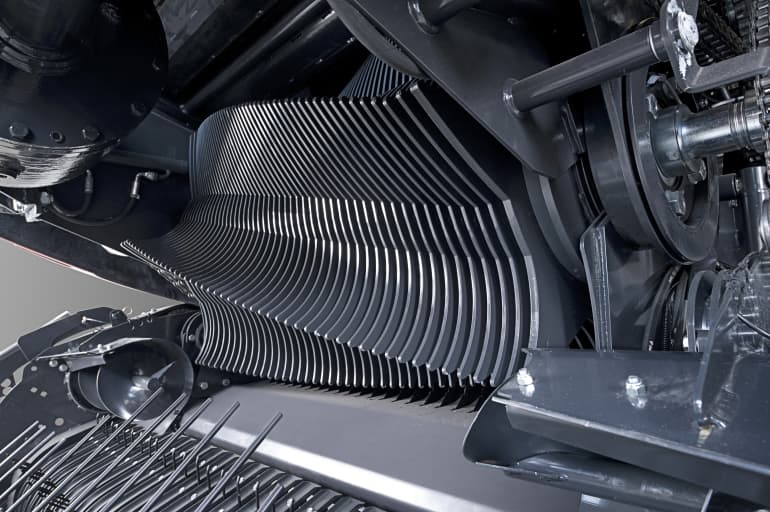

Grote invoer rotor

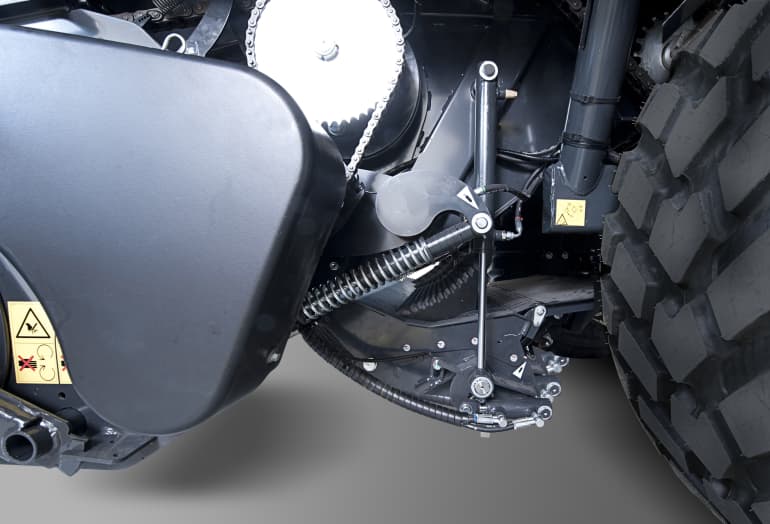

De grote invoer rotor, met een diameter van 800mm, zorgt voor een reusachtige capaciteit tijdens het laden. De rotor is dicht gepositioneerd op de pick-up, zodat het gewas gemakkelijk van de pick-up kan worden gepakt. Standaard is de FastBale voorzien van het SuperCut snijsysteem met 25 messen, die eenvoudig geschakeld kunnen worden in 6, 12, 13 of 25 messen om te voldoen aan alle voorkomende omstandigheden en wensen.

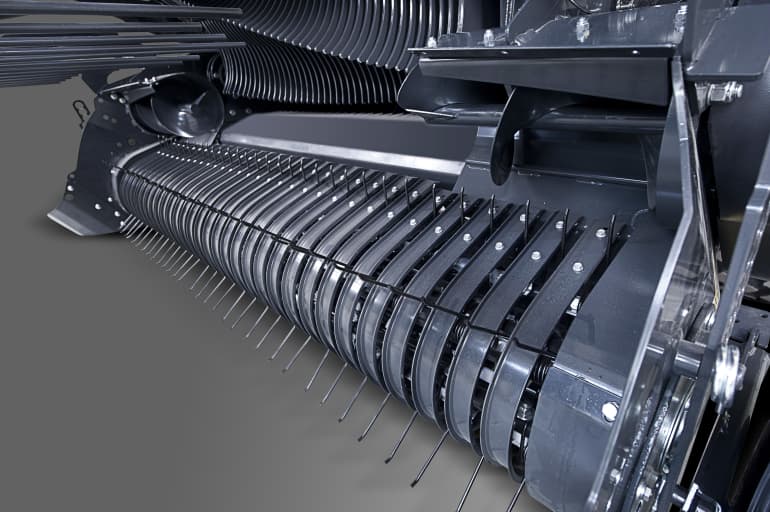

2.2m brede pick-up
De pick-up van de FastBale bestaat uit 5 tandrijen, die zijn voorzien van twee centrale steunen met dubbele lagering. De curvebanen zijn aan beide zijden van de pick-up bevestigd. De pick-up heeft een kleine diameter voor snel en efficiënt oprapen. Ondanks de grote werkbreedte van de pick-up, is de pick-up smal op transport. Dankzij het innovatieve ontwerp, is het niet nodig om de pick-up wielen tijdens transport te demonteren.

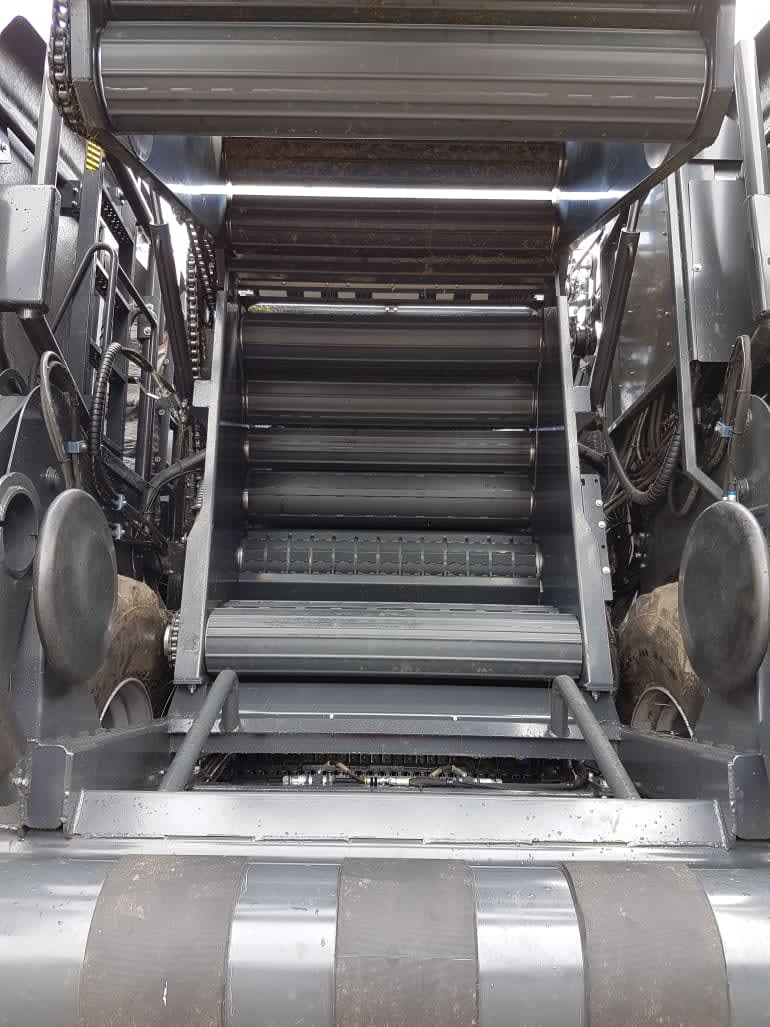

Complexe systemen om de baal van pers naar wikkelaar te krijgen zijn hier verleden tijd. De wikkelaar is lager bevestigd dan de pers, zo rolt de baal dus gelijk van de pers op de wikkelaar. Het frame om de wikkelaar zorgt er ook voor dat het risico dat de baal van de wikkelaar af valt een stuk kleiner is in vergelijking met andere perswikkel combinaties.
De speciaal ontwikkelde wikkelaar moet het non-stop persen bij kunnen houden. Dit lukt o.a. door de liftconstructie en speciale opening bij de afleg van de baal. De satelliet wikkelaar heeft een grote capaciteit. De liftconstructie brengt het frame omhoog, waardoor het wikkelproces vlot van start kan gaan. Bij het afleggen van de baal gaat het frame weer omlaag en dankzij de "open bek" constructie wordt de baal snel afgelegd.
Foliebinding
FastBale is beschikbaar met de optie foliebinding. Enkele voordelen van deze techniek zijn beter kwaliteit van het kuilvoer, eenvoudiger hanteren en voeren van de balen en makkelijker recyclen van het plastic afval (1 materiaal).
FastBale’s NonStop technologie geeft extra voordelen bij het werken met foliebinding.
Conventionele perswikkel-combinaties moeten stoppen om net rondom de baal te doen, wat minimaal 5 seconden duurt, plus de extra tijd om de achterklep te openen en te sluiten.
Binden van een baal met folie heeft meer wikkelingen nodig vanwege de ‘staart’ die aan het begin en einde van de cyclus moet worden gevormd.
Dit resulteert in een bindingscyclus die meer dan 10 seconden in beslag neemt – dus minstens 5 seconden extra tijd voor elke baal die wordt gemaakt.
FastBale gaat continue door met persen tijdens het binden, zodat al deze tijd wordt bespaard.
FastBale heeft een unieke methode voor het afleggen van de baal. Als het wikkelproces is afgerond, wordt de complete achterste wikkelrol gelift. Hierdoor ontstaat een "open bek" waardoor de baal soepel van het wikkelframe kan worden afgelegd. Hiermee ontstaat er geen schade aan de baal en blijft de capaciteit van de pers gewaarborgd.
Balenkantelaar
De optionele balenkantelaar is geïntegreerd in de wikkelaar en kan eenvoudig worden in- en uitgeschakeld naar de wens van de klant. Binnen enkele seconden is de kantelaar in- of uitgeschakeld, zonder gebruik van enig gereedschap.
Dit innovatieve concept past perfect bij de FastBale, want de kantelaar werkt gewoon tijdens het rijden. Ook hier blijft het non-stop principe dus gewoon van kracht.
De kantelaar zit mooi gepositioneerd onder het wikkelframe, zodat de transportlengte compact blijft. Op het moment dat de kantelaar niet wordt gebruikt, kan deze ook veilig en compact onder het wikkelframe worden opgeborgen. Apart naar huis rijden om de baalkeerder achter te laten behoort hiermee tot het verleden.
FastBale is ontwikkeld voor maximale betrouwbaarheid als basis en bevat veel eigenschappen om een lange levensduur te garanderen:
- Geïntegreerde hoofdaandrijving met 1000 tpm die het vermogen efficiënt overbrengt naar de verschillende componenten waarbij de koppeling van de tractor minimaal wordt belast.
- Gescheiden aandrijving van de invoerrotor, voorkamer en hoofd-perskamer, waar de rollen van beide perskamers worden aangedreven via sterke 1 ¼” kettingen.
- Alle persrollen zijn gemonteerd met 50mm diameter lagers aan beide zijden, waarbij de aandrijfzijde zelfs is uitgevoerd met dubbele kogellagers voor maximale belasting en capaciteit.
- Een lange levensduur van lagers in persrollen en invoerrotor is gegarandeerd dankzij een automatisch vetsmeersysteem. Uiteraard zijn de kettingen ook voorzien van automatische smering.

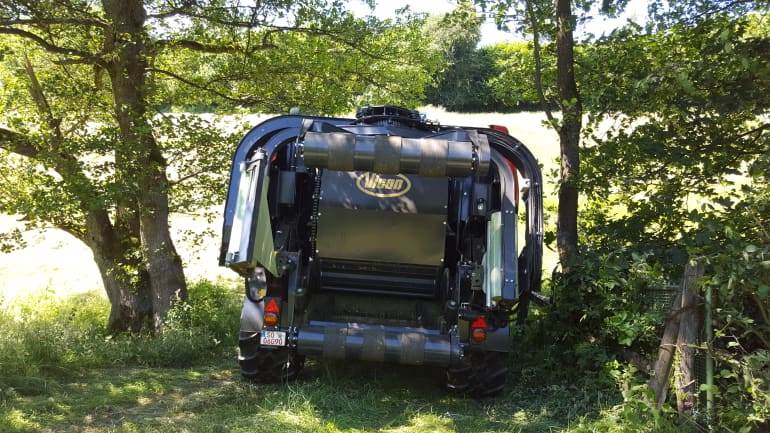

Ondanks het non-stop principe en de twee perskamers, is de FastBale uiterst compact. De voorkamer is gepositioneerd boven de rotor en een aantal persrollen worden gebruikt voor beide perskamers. Mechanische complexiteit is tot een minimum gebleven in dit concept.
Samen met de revolutionaire satellietwikkelaar is deze perswikkelcombinatie erg compact. Het is zelfs de compactste perswikkelcombinatie op de markt!

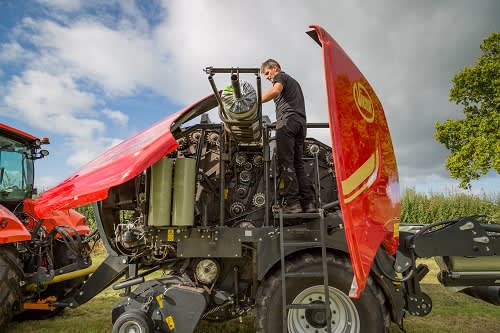

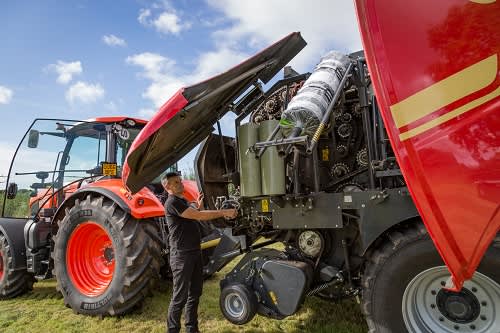

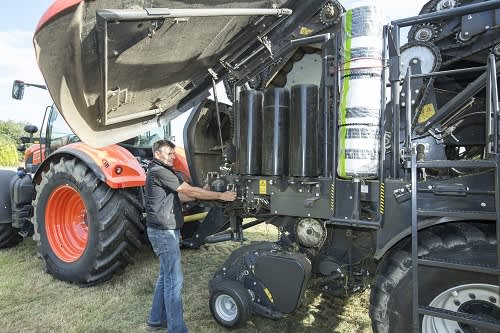

Het netinvoer systeem is bovenop de pers gepositioneerd. Ondanks dat, is het net of folie toch eenvoudig te laden. Het net wordt op armhoogte eenvoudig horizontaal op de houder geplaatst. Vervolgens wordt de houder hydraulisch naar boven gelift, waarna de rol op de juiste ple kan worden geschoven.
De houder biedt gelijk de mogelijkheid als extra opslag.

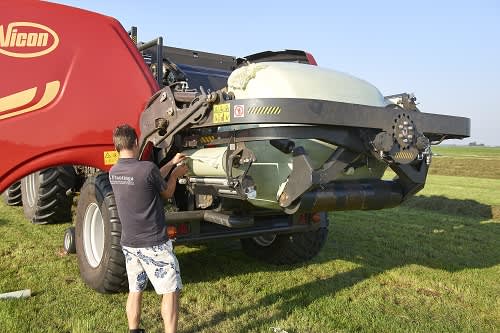

Het wisselen van de folierollen op de wikkelaar kan eenvoudig aan een zijde worden uitgevoerd. De folierollen worden opnieuw horizontaal op armhoogte geplaatst. Er is voor 10 rollen capaciteit.

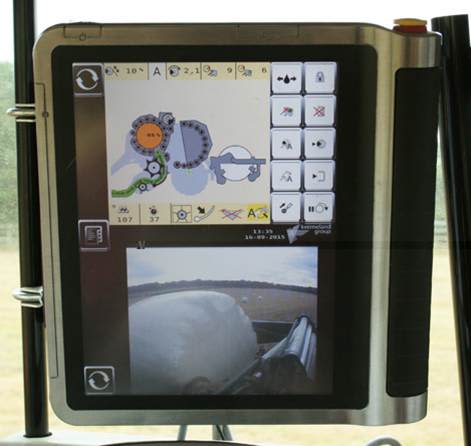

FastBale biedt een volledig automatische werking, het resultaat daarvan is dat de productiviteit enorm toeneemt. Verder nemen factoren zoals werkstress en vermoeidheid af. Het werken met de FastBale zorgt verder voor veel minder slijtage aan de remmen en koppeling van de tractor, omdat deze minder gebruikt wordt.
Precisielandbouw
Bij de keuze van de aan te schaffen apparatuur is het niet altijd eenvoudig om de optimale oplossing te vinden in het brede marktaanbod van vandaag. De technologie ontwikkelt zich snel en tractoren en werktuigen worden steeds vaker uitgerust met hightech elektronica. Wij begrijpen deze complexiteit en zetten ons in om jou te voorzien van eenvoudige landbouwoplossingen. Daarom zijn deze kostenefficiënte ISOBUS Universal Terminals, IsoMatch Tellus PRO en IsoMatch Tellus GO+ gemaakt voor eenvoudige machinebesturing en efficiënte landbouw.
Met zijn geavanceerde hardware- en softwarefuncties biedt de IsoMatch Tellus PRO de optimale precisielandbouwoplossing voor een alles-in-één-besturingssysteem in jouw tractorcabine.
IsoMatch Tellus PRO is de plek voor het aansluiten van alle ISOBUS-machines en een platform voor het uitvoeren van precisielandbouwtoepassingen. Het biedt alles wat een boer nodig heeft om het maximale uit zijn machines en gewassen te halen. Net als het realiseren van kostenbesparingen op het gebied van kunstmest, chemicaliën en zaden door gebruik te maken van automatische sectiecontrole en variabele snelheidsregeling. Met de unieke dubbele zeeffunctionaliteit geeft het de boer de mogelijkheid om twee machines en processen tegelijkertijd te bekijken en te besturen.
Maximale controle, maakt je werk gemakkelijker. IsoMatch Tellus GO+ is speciaal ontwikkeld om de machine op een eenvoudige manier te besturen. De boer heeft de machine volledig onder controle, precies zoals hij dat wil. De machine is eenvoudig in te stellen met de softtoetsen via het 7-inch touchscreen. En voor een optimale besturing tijdens het rijden gebruik je gewoon de harde toetsen en de draaischakelaar. De bediening van het werktuig was nog nooit zo eenvoudig.
Dit kan jouw eerste stap zijn op weg naar precisielandbouw.
IsoMatch Tellus GO+ maakt het eenvoudig om elke ISOBUS-machine te bedienen vanuit jouw tractorcabine. IsoMatch GEOCONTROL stelt je in staat om hogere opbrengsten te behalen, de kosten te verlagen en jouw werk te doen op een makkelijkere manier.
De licentiesleutel is verdeeld in twee delen, Section Control en Variable Rate Control, die verkrijgbaar zijn in de IsoMatch Shop. JE kunt nu de specifieke functionaliteit kopen die je nodig hebt.
IsoMatch MultiEye is een accessoire voor het aansluiten van meerdere camera's op de IsoMatch Universal Terminal.
Met de IsoMatch MultiEye kun je meerdere camera's aansluiten op de IsoMatch Tellus PRO of IsoMatch Tellus GO+ Terminal. Je kunt eenvoudig schakelen tussen de camera's zonder dat je een extra scherm in jouw tractorcabine nodig hebt. Het geeft je volledige controle en overzicht over de gehele machinebediening overdag en 's nachts, vanwege het nachtzicht door geïntegreerde LED's. Dit verhoogt de veiligheid bij het achteruitrijden van de machine of bij het manoeuvreren om obstakels heen.
SLIM
Je kunt tot vier IsoMatch Eye camera's aansluiten en eenvoudig schakelen tussen de camera's met de standaard meegeleverde afstandsbediening.
EFFICIËNTENTIE
Volledige controle en overzicht over de gehele machinebediening vanaf elke gewenste kant.
GEMAKKELIJK
Nachtzicht door geïntegreerde LED's die de veiligheid verhogen bij het achteruitrijden van de machine of bij het manoeuvreren om obstakels heen.
Technische Specificatie
Technische Specificatie
Brochure downloaden| Vicon FastBale | ||
|---|---|---|
| Balenkamer: | 17 hoofdkamer, 14 voorkamer (11+3 gedeelde rollen) | |
| Baalgrootte (m): | Ø1.25 -1.27 | |
| Invoer: | SuperCut-25 | |
| Binden: | Net, Net & Folie |
Technische Specificatie
Technische Specificatie
Brochure downloadenBaal diameter |
Invoersysteem |
Binding |
Afmetingen (l x b) |
|
FastBale |
1.26 x 1.27m |
800mm rotor met 25 messen |
Net of foliebinding |
5.65 x 2.75m |
